MOTION

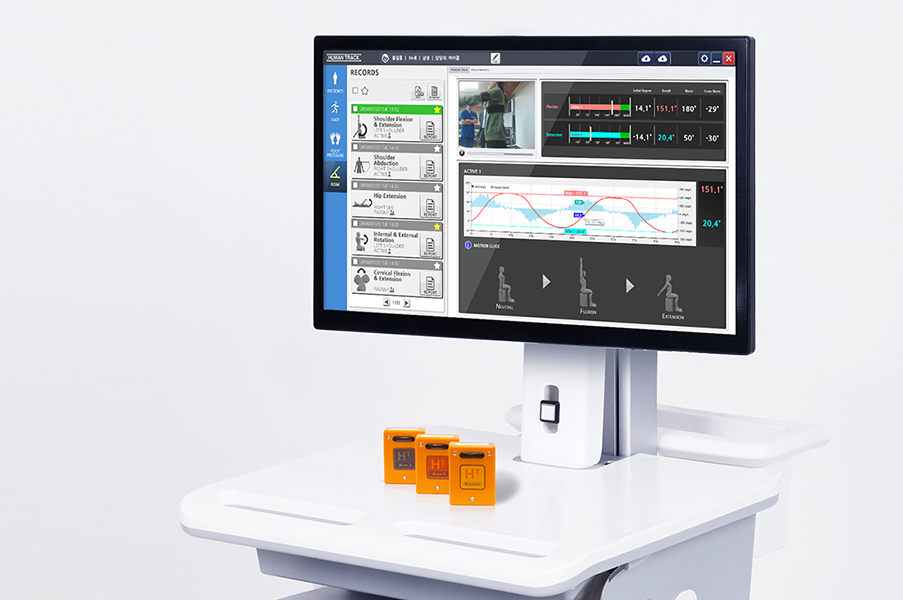

Range of Motion Measurement System

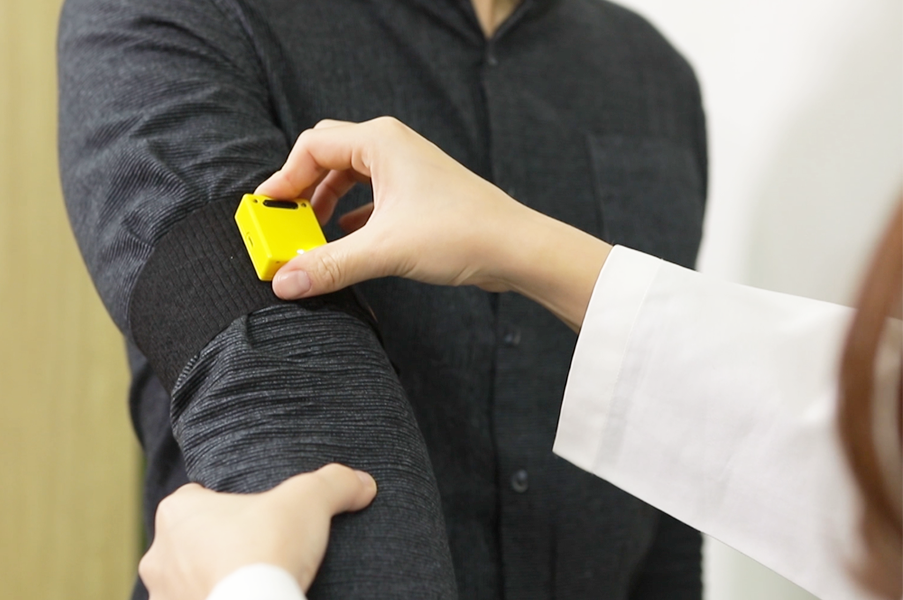

웨어러블 관성 센서를 이용하여 관절의 움직임을 모니터링하고,
관절가동범위(ROM) 측정으로 신경 및 근골격계 질환의
진단, 분석 및 평가가 가능한 시스템
FEATURES
– 상지/하지 동작의 관절 가동범위 측정
>> 상지: Cervical, Thoracic, Shoulder, Elbow, Wrist joints
>> 하지: Lumbar, Hip, Knee, Ankle joints
– 미국의사협회(AMA) 기준 정상 범위 제공
– 관절각 측정과 동기화된 웹캠 영상

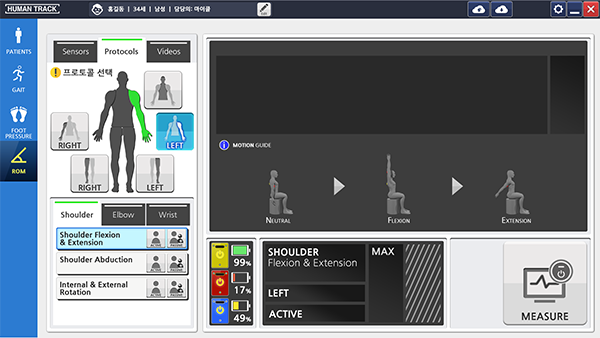

– 센서 착용 및 동작 가이드 영상 제공

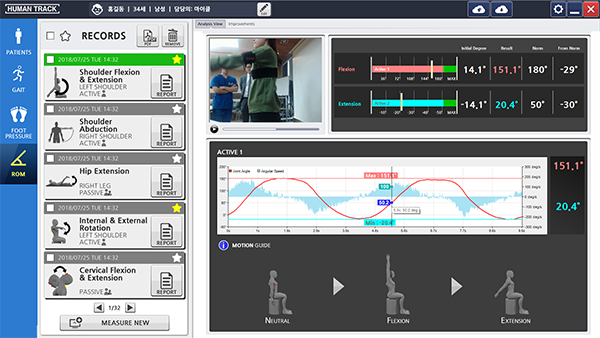

– 측정 결과에 대한 결과지 제공

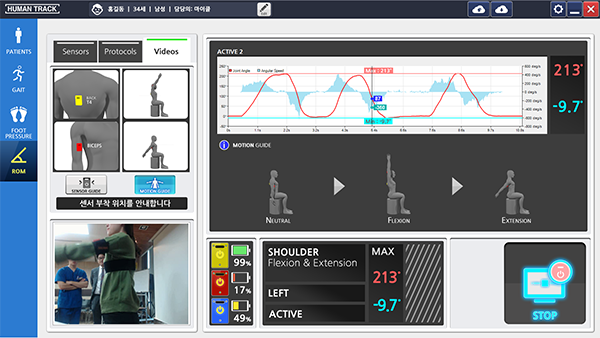

– 관절각 움직임의 시계열 그래프 및 각속도 그래프 출력
– 다양한 활용 범위
>> 정형외과 및 신경외과의 수술 전/후 검사
>> 신경계 또는 근골격계 통증의 원인 검사
>> 약물치료 및 물리치료등 각종 치료 효과의 검증
SPECIFICATIONS
| Technical Specification | GATS | |
| IMU Sensor | Number of IMU Sensor | 3 |
| Sensor Size | 35 x 46 x 15mm | |
| Sensor Weight | 38g | |
| Sampling Frequency | 100Hz | |
| IMU | 9-axial fusion | |
| Accelerometer | ±2/±4/±8/±16g | |
| Gyroscope | ±250/±500/±1000/±2000dps | |
| Magnetometer | ±4800μT magnetic field | |
| Data Transmission Protocol | Proprietary bidirectional, 2.4GHz | |
| Communication | Bluetooth 2.1 | |
| Static Accuracy | ≤ ±0.5degree | |
| Dynamic Accuracy | ≤ ±1.0degree | |
| Battery Capacity | 400mAh (2 hours use) | |
| Stereo Vision
Sensor |
Resolution | 1.2MPixel, 1304×976 |
| Bit Transmission Rate | 12bit ADC | |
| Interface | USB 3.0 | |
| Exposure Range | 35us ― 1000s | |
| Main System
Requirement |
Operating System | Windows 10 / 64bit |
| CPU | ≥ 3GHz | |
| RAM | ≥ 4Gbyte | |
| HDD | ≥ 12Gbyte | |
| VGA | DirectX 9.0 Compatible |
